Предназначена для коммутации электрических цепей в автоматизированных системах управления технологическими процессами.
Имеет:
- рабочий ход срабатывания — не более (2,5±0,5) мм для КВ-1-03 и не более (90±2)° для КВ-1-02;
- усилие прямого срабатывания — в пределах от 3 до 13 Н (от 0,3 до 1,3 кг);
- коммутируемое напряжение — до 250 В переменного или до 110 В постоянного тока;
- коммутируемый ток — до 3 А (при постоянном токе это значение уменьшается до 0,65 А в зависимости от величины напряжения);
- маркировку взрывозащиты 2ExdmIICT6X;
- степень защиты от пыли и воды — IP54;
- два исполнения согласно таблицы:
Обозначение | Шифр исполнения | Вид управления |
5Д3.604.000-02 | КВ-1-02 | ручной с фиксацией |
5Д3.604.000-03 | КВ-1-03 | ручной без фиксации |
- условия эксплуатации по температуре — от -50 до +45 °С;
- габаритные размеры:
- массу — не более 0,5 кг;
- длину кабельного вывода — 1 м (более 1 м — оговаривается при заказе);
- возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ 22-5570-83.
— КВ-1-02 — 147×65×46 мм;
— КВ-1-03 — 122×65×41 мм;
Соответствует требованиям ПБ 09-540-03 (ПАЗ).
Пример записи обозначения кнопки с ручкой с фиксацией при заказе:
«Кнопка взрывозащищенная КВ-1-02 5Д3.604.000 ТУ».
- Назначение
- Технические
характеристики - Схемы, монтаж,
комплектность - Применение,
отзывы - Сертификаты,
разрешения
Назначение
Кнопка взрывозащищенная КВ-1 (в дальнейшем — кнопка) предназначена для коммутации электрических цепей в автоматизированных системах управления технологическими процессами.
Кнопка соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодна для использования в системах противоаварийной автоматической защиты (ПАЗ).
Кнопка в зависимости от вида управления выпускается в исполнениях, приведенных в таблице:
Обозначение | Шифр исполнения | Вид управления |
5Д3.604.000 | КВ-1 (снято с производства) | ручной с фиксацией |
5Д3.604.000-01 | КВ-1-01 (снято с производства) | ручной без фиксации |
5Д3.604.000-02 | КВ-1-02 | ручной с фиксацией |
5Д3.604.000-03 | КВ-1-03 | ручной без фиксации |
Кнопка имеет уровень взрывозащиты «повышенной надежности против взрыва», виды взрывозащиты «взрывонепроницаемая оболочка» и «герметизация компаундом m», маркировку взрывозащиты 2ЕхdmIIСТ6Х, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.1, ГОСТ Р 51330.17.
Кнопка может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» (ПУЭ гл. 7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.
Конструкция кнопки приведена на рис. 1, принципиальная электрическая схема на рис. 6.
Кнопка состоит из коммутирующего элемента 2 и приводного устройства, состоящего из толкателя 3, пружины 4, штока 5, пружины 6, смонтированных в корпусе 1.
В качестве коммутирующего элемента в кнопках КВ-1 и КВ-1-01 использовался микропереключатель взрывозащищенный МПВ-1В2. В кнопках КВ-1-02, КВ-1-03 используется микропереключатель МП-1104Л УХЛ3 исполнение 1. К клеммам микропереключателя подсоединен кабель 7. Микропереключатель и кабельный вывод залиты эпоксидным компаундом. Нумерация проводов кабельного вывода соответствует нумерации клемм микропереключателя.
Материал корпуса кнопки: КВ-1, КВ-1-01 — фенопласт 03-010-02 ТВ ТУ 2253-063-5915227-97, КВ-1-02, КВ-1-03 — сплав Д16Т ГОСТ 4784.
Принцип действия кнопки заключается в следующем: при отсутствии усилия на толкателе выводы 1 и 2 замкнуты, а 1 и 3 разомкнуты. При приложении усилия к толкателю он перемещается и через пружину 4 приводит в движение шток 5, который воздействует на кнопку микропереключателя. При срабатывании микропереключателя выводы 1 и 2 размыкаются, а 1 и 3 замыкаются. При снятии усилия шток и толкатель под действием пружин 4 и 6 примут исходное положение, выводы 1 и 2 замкнутся, а 1 и 3 разомкнутся.
Технические характеристики
Параметры коммутируемых электрических цепей |
— вид нагрузки — активная; |
Рабочий ход |
— не более (2,5 ± 0,5) мм для исполнения кнопки без фиксации положения; |
Усилие прямого срабатывания |
не более 13 Н (от 0,3 до 1,3 кг) |
Применяемая марка кабеля |
МКШ 5×0,5 ГОСТ 10348 |
Длина кабельного вывода |
1 м (если иное не указано при заказе потребителем) |
Условия эксплуатации |
— температура окружающей среды от - 50 до +45 °С; |
Степень защиты от проникновения твердых предметов и воды |
IP54 по ГОСТ 14254 |
Средняя наработка до отказа |
не менее 292000 ч |
Ресурс срабатываний |
1·106 циклов |
Средний полный срок службы |
не менее 12 лет |
Габаритные размеры |
— КВ-1-02 — 147×65×46 мм; |
Масса |
не более 0,5 кг |
Монтаж
Кнопку устанавливают во взрывоопасных зонах кл. 1, 2 при этом следует руководствоваться ГОСТ Р 51330.13, гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, действующими «Правилами устройства электроустановок» ПУЭ и другими нормативными руководящими документами.
Крепление кнопки осуществляется с помощью двух крепежных отверстий диаметром 5,5 мм в корпусе или с помощью гайки (см. рис. 2, рис. 3, рис. 4, рис. 5).
Электромонтаж выполняется в соответствии с требованиями ПУЭ, ГОСТ Р 51330.13 согласно схеме электрической принципиальной с помощью взрывозащищенных коробок, предназначенных для использования в соответствующей взрывоопасной зоне.
Монтаж кабеля ведется в металлорукаве типа Р3-Ц-10 ТУ 22-5570-83.
Кнопка КВ-1-03, КВ-1-04 должны быть заземлены как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130.
Габаритные и присоединительные размеры кнопки приведены на рис. 2, рис. 3, рис. 4, рис. 5.
Комплектность
В комплект поставки входят:
— кнопка взрывозащищенная КВ-1 (исполнение по заказу)..............1 шт.
— руководство по эксплуатации...........................................................1 экз.
— этикетка...............................................................................................1 экз.
Схемы
![Рисунок 1](/uploads/catalog/125_1_shm1b.jpg)
![Рисунок 2](/uploads/catalog/125_1_shm2b.jpg)
![Рисунок 3](/uploads/catalog/125_1_shm3b.jpg)
![Рисунок 4](/uploads/catalog/125_1_shm4b.jpg)
![Рисунок 5](/uploads/catalog/125_1_shm5b.jpg)

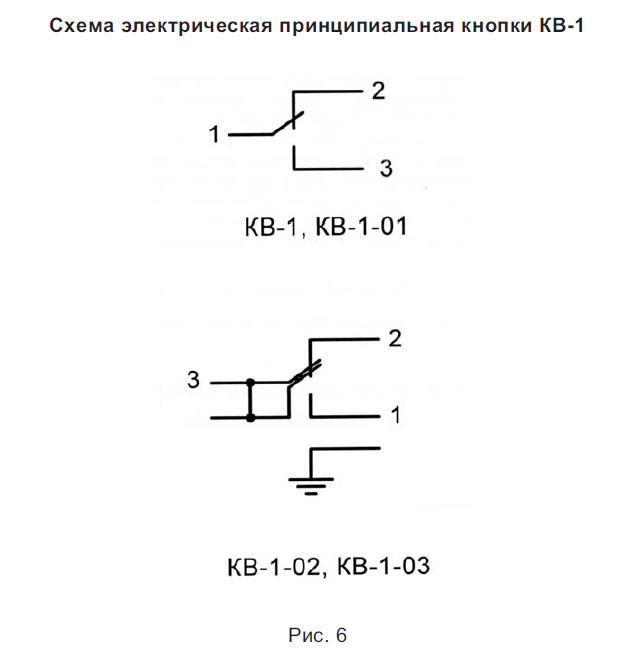

![Рисунок 6](/uploads/catalog/125_1_shm6b.jpg)
