Блок выключателей взрывозащищенный БВВ-3

Назначение

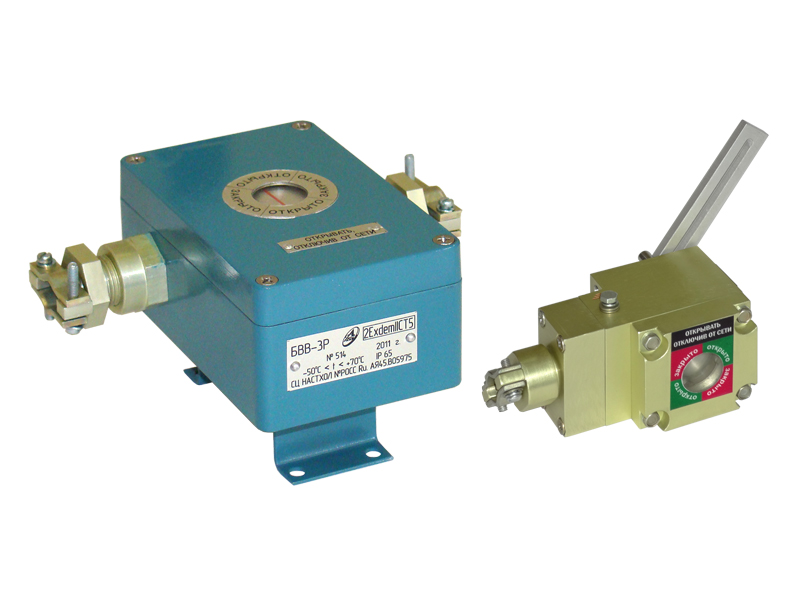

Блок выключателей взрывозащищенный БВВ-3 5Д3.609.017 (в дальнейшем — блок) предназначен для сигнализации конечных положений пневмоприводов в автоматизированных системах управления технологическими процессами.

Блок соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (ПБ 09-540-03) и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Блок выпускается в исполнениях, приведенных в таблице:
Обозначение Шифр исполнения Конструктивные особенности Тип пневмопривода
5Д3.609.017-01 БВВ-3 Один кабельный ввод, четыре клеммы АТ201U…АТ301U, АТ101…АТ301
5Д3.609.017-02 БВВ-3Р Два кабельных ввода, шесть клемм
5Д3.609.017-03 БВВ-3-01 Один кабельный ввод, четыре клеммы АТ351U…АТ501U, АТ351…АТ501
5Д3.609.017-04 БВВ-3Р-01 Два кабельных ввода, шесть клемм
5Д3.609.017-05 БВВ-3-02 Один кабельный ввод, четыре клеммы АТ551U…АТ801U, АТ551…АТ801
5Д3.609.017-06 БВВ-3Р-02 Два кабельных ввода, шесть клемм
5Д3.609.017-07 БВВ-3-03 Один кабельный ввод, четыре клеммы АТ1001U, АТ1004
5Д3.609.017-08 БВВ-3Р-03 Два кабельных ввода, шесть клемм
5Д3.609.017-09 БВВ-3Рв Один кабельный ввод, четыре клеммы АТ101U
5Д3.609.017-10 БВВ-3Л Один кабельный ввод, четыре клеммы линейный



Блок имеет уровень взрывозащиты «повышенная надежность против взрыва», виды взрывозащиты «взрывонепроницаемая оболочка», защита вида «е» и «герметизация компаундом (m)», маркировку взрывозащиты 2ЕхdеmIIСТ5, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.1, ГОСТ Р 51330.8, ГОСТ Р 51330.17.

Блок может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» (ПУЭ гл.7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.

Технические характеристики

Блоки БВВ-3…БВВ-3-03, БВВ-3Р…БВВ-3Р-03 и БВВ-3Рв обеспечивают визуальную индикацию положений и переключение электрических цепей сигнализации при перемещении поворотных пневмоприводов (согласно таблице выше) из исходного положения в рабочее и обратно.

Конструкция блока БВВ-3Р отличается, от конструкции блока БВВ-3 наличием второго кабельного ввода и двух дополнительных клемм, предназначенных для подвода и коммутации электрических цепей питания пневмораспределителя.

Блок БВВ-3Л обеспечивает визуальную индикацию положений и переключение электрических цепей сигнализации при возвратно-поступательном перемещении штока линейного пневмопривода из исходного положения в рабочее и обратно.

В конструкции блока БВВ-3Л предусмотрен рычаг, через который осуществляется непосредственная связь со стоком линейного привода.

Параметры коммутируемых электрических цепей

— вид нагрузки — активная;
— напряжение постоянного тока 24 В, ток до 3 А;
— напряжение постоянного тока 48 В, ток до 1,5 А;
— напряжение постоянного тока 110 В, ток до 0,65 А;
— напряжение переменного тока до 250 В, ток до 3 А.

Условия эксплуатации

— температура окружающей среды от - 50 до +70 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 100 % при 35 °С и более низких температурах, с конденсацией влаги.

Вид климатического исполнения

УХЛ 1 по ГОСТ 15150

Степень защиты от проникновения твердых предметов и воды

IP65 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Ресурс срабатываний

5·105 циклов

Средний полный срок службы

не менее 12 лет

Габаритные размеры

в зависимости от исполнения (см. раздел «Схемы…»)

Масса выключателей

не более 1,5 кг

Монтаж

Блок устанавливают во взрывоопасных зонах классов 1, 2, при этом следует руководствоваться ГОСТ Р 51330.13, гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, действующими «Правилами устройства электроустановок» ПУЭ и другими нормативными руководящими документами, регламентирующими применения электрооборудования во взрывоопасных зонах.

Блоки БВВ-3…БВВ-3-03, БВВ-3Р…БВВ-3Р-03 и БВВ-3Рв устанавливаются непосредственно на поворотный пневмопривод (согласно таблице), крепление осуществляется с помощью четырех болтов.

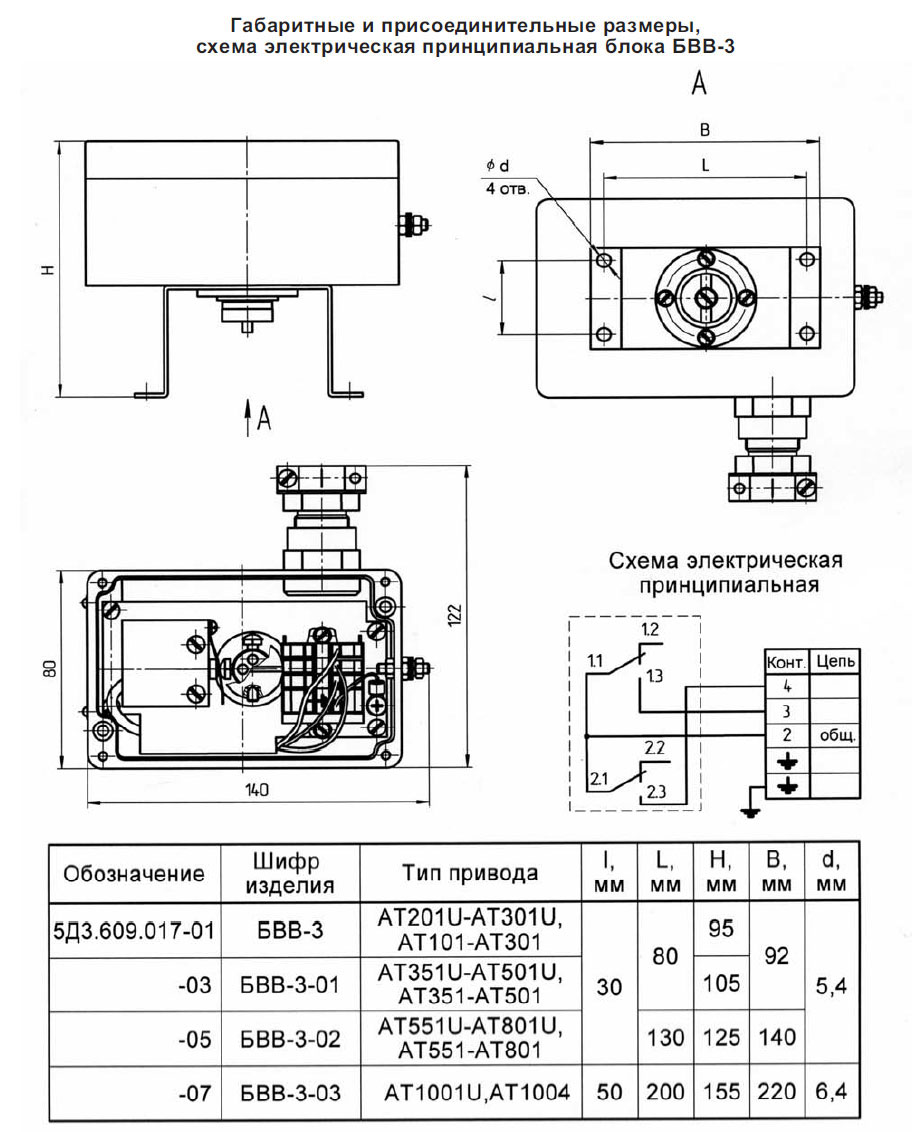

Электромонтаж блока выполняется в соответствии с требованиями ПУЭ, ГОСТ Р 51330.13, согласно схеме электрической принципиальной (рис. 1, рис. 2, рис. 3).

Монтаж кабеля ведется в металлорукаве типа Р3-Ц-10 ТУ 22-5570-83.

Блок должен быть заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130. При этом необходимо руководствоваться ПУЭ.

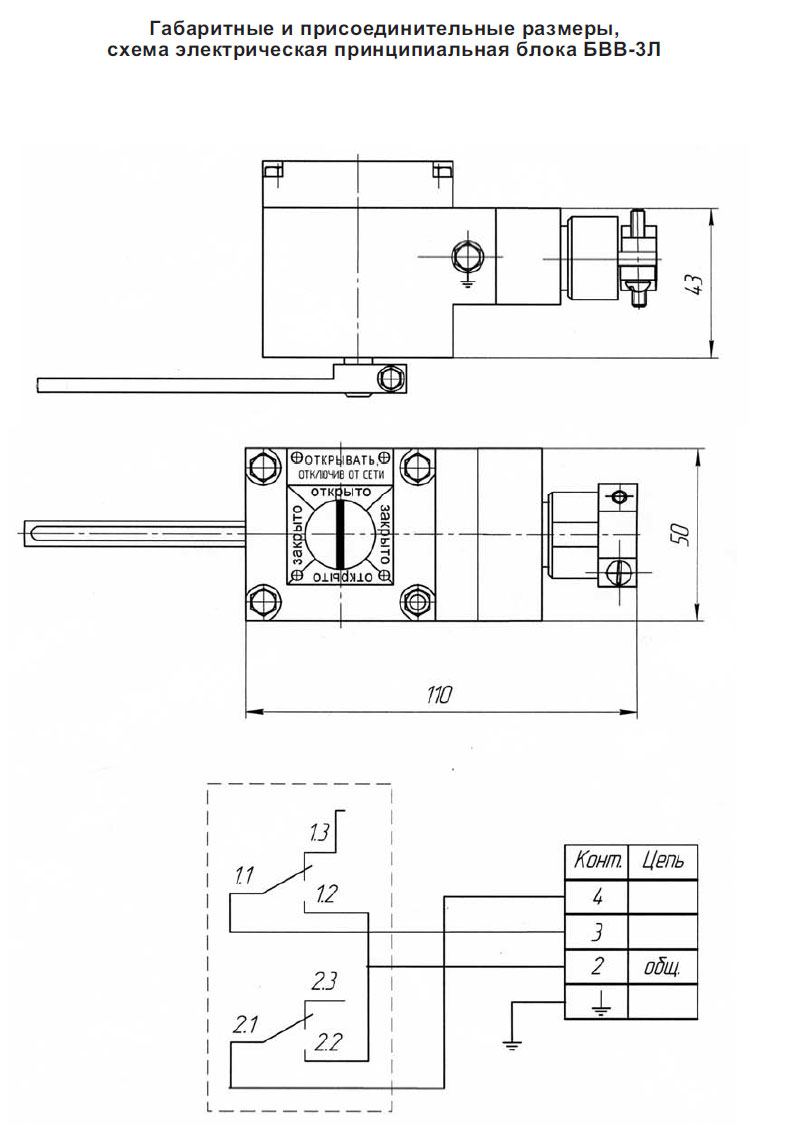

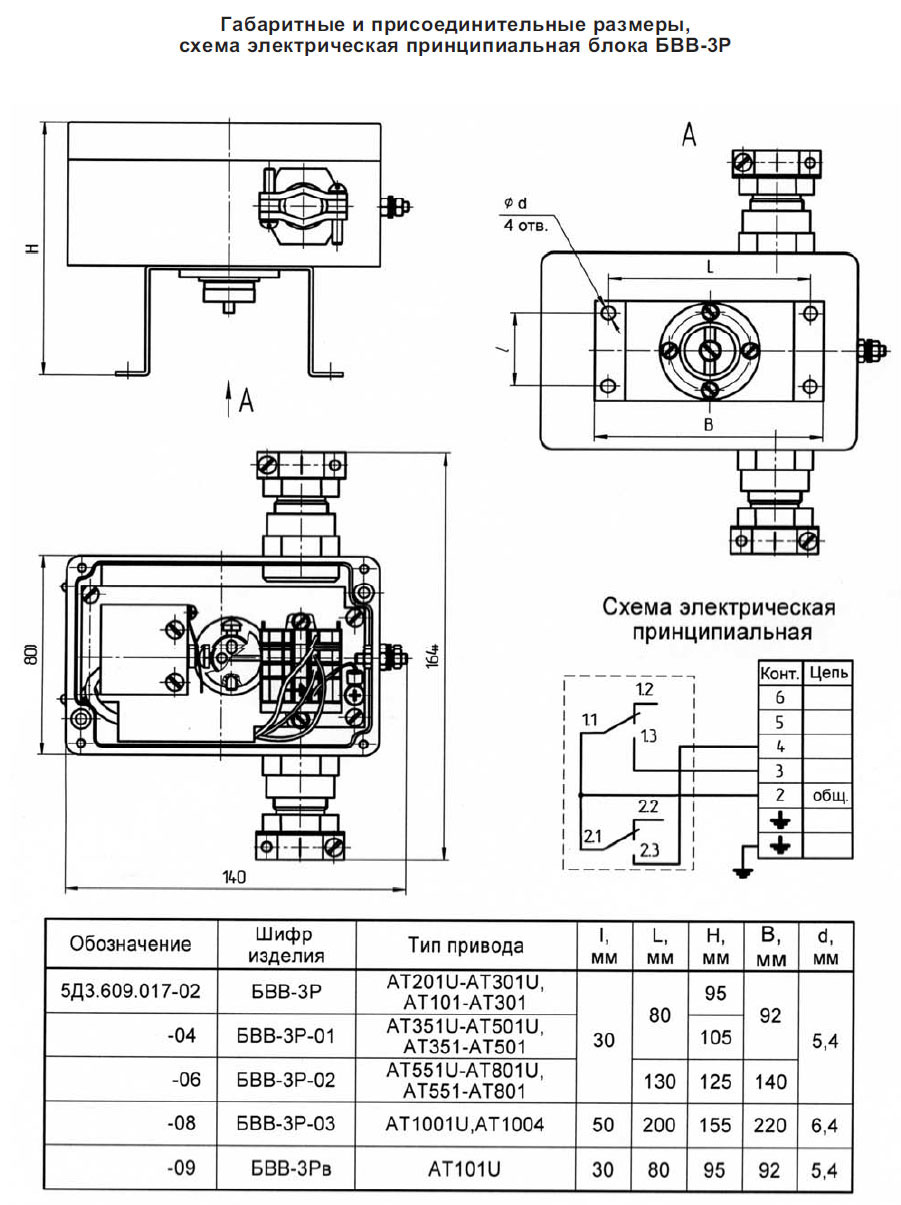

 Габаритные и присоединительные размеры блока приведены на рис. 1, рис. 2, рис. 3.

Комплектность

В комплект поставки входит:

— блок выключателей взрывозащищенный БВВ-3 (исполнение по заказу).......1 шт.

— комплект монтажных частей (для исполнений БВВ-3, БВВ-3Р, БВВ-3-01,
         БВВ-3Р-01, БВВ-3-02, БВВ-3Р-02)......................................................................1 компл.

— комплект монтажных частей (для исполнений БВВ-3-03, БВВ-3Р-03)...........1 компл.

— руководство по эксплуатации..............................................................................1 экз.

— этикетка..................................................................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2 Рисунок 3

Применение

Применение

Oтзывы

Отзывы

Сертификат предоставляется по запросу. Отправьте заявку в отдел маркетинга по адресу oao-avt@yandex.ru, sale@oavt.ru или позвоните по телефону +7 (473) 202-97-37.
