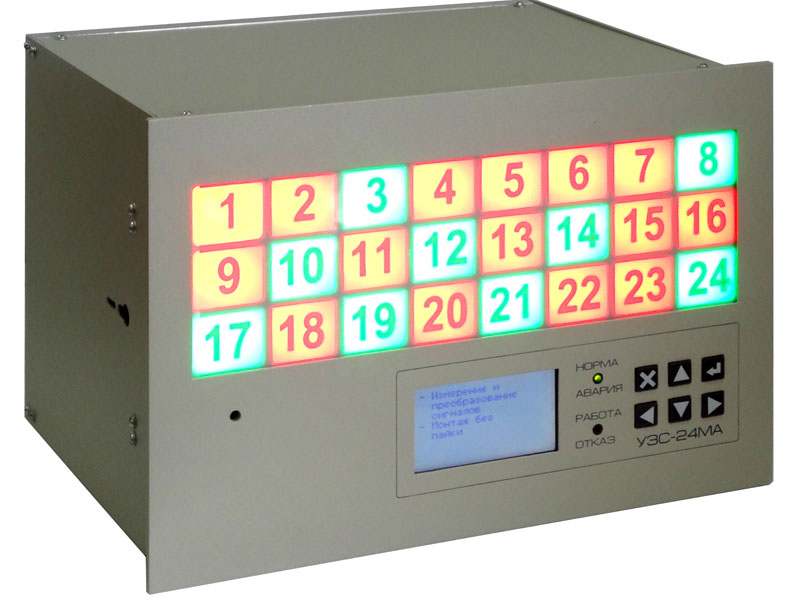

Предназначено для предупредительной противоаварийной защиты и сигнализации, диспетчерского контроля, управления и регулирования. Устройство может иметь от 8 до 48 независимых каналов – дискретных и аналоговых, может принимать и выдавать информацию на ПЭВМ по интерфейсам Ethernet(протокол Modbus) и RS-485 (в составе SCADA-систем).При необходимости, с помощью специальных крейтов расширения, количество каналов можно увеличивать до 96.
Имеет:
- полное соответствие международному стандарту МЭК 61131-3 (программируемые логические контроллеры ПЛК);
- до 48 искробезопасных дискретных входов для датчиков типа «сухой контакт» и NAMUR (DIN 19234);
- до 48 искробезопасных аналоговых входов (для сигналов 4…20 мА, 0…20 мА, 0…5 мА);
- до 48 релейных выходов (до 8 А, ~ 250 В);
- контроль обрыва и короткого замыкания линий до датчиков;
- встроенное световое табло на 24 ячейки (одно- или двухцветное) и звуковую сигнализацию;
- интерфейсы Ethernet, 2×RS-485, 2×CAN (обмен по протоколам Modbus, ModbusTCP/IP);
- встроенный ЖК-индикатор для программирования и просмотра журнала событий;
- встроенный алгоритм противоаварийной автоматической защиты (ПАЗ), возможность задать любой алгоритм работы при помощи ПЭВМ;
- бесплатная среда программирования для ПЭВМ в комплекте;
- модуль визуализации для ПЭВМ, который может заменить многие функции SCADA-систем (опционально);
- вид взрывозащиты — «искробезопасная электрическая цепь», маркировку взрывозащиты [Exib]IIB;
- габаритные размеры УЗС-24МА-62 — 315×212×262 мм;
- габаритные размеры УЗС-24МА-32 — 224×212×262 мм;
- массу — не более 10 кг.
Соответствует требованиям ПБ 09-540-03 (ПАЗ).
Условное обозначение УЗС-24МА в зависимости от габаритных размеров и количества модулей имеет следующую структуру(см. таблицы в разделе Технические характеристики):
Пример записи обозначения устройства УЗС-24МА с шестью местами для модулей входов-выходов, двухцветным табло, с установленными тремя модулями ВВТ, и тремя модулями ВР при заказе: "Устройство защиты и сигнализации УЗС-24МА-62-1.1-222444 АВДШ.421243.000ТУ"
- Назначение
- Технические
характеристики - Схемы, монтаж,
комплектность - Применение,
отзывы - Сертификаты,
разрешения
Устройство защиты и сигнализации УЗС-24МА предназначено для приема и логической обработки сигналов от датчиков с дискретным сигналом («сухой» контакт), датчиков с двухуровневым токовым сигналом, в том числе типа NAMUR (DIN 19234), а также аналоговых датчиков (4...20 мА, 0...20 мА, 0...5 мА); предупреждения оператора световым и звуковым сигналами (встроенными и внешними) об отклонении контролируемых параметров от нормы; выдачи сигналов для автоматического отключения и включения исполнительных механизмов; приема и выдачи информации на ЭВМ по интерфейсам RS-485, Ethernet (протокол Modbus); ведения журнала аварийных ситуаций.
Устройство соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03, и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).
Устройство имеет взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» и входными искробезопасными цепями уровня «ib», имеет маркировку взрывозащиты [Exib]IIB, выполнено в соответствии с требованиями ГОСТ Р 52350.0 (МЭК 60079.0) и предназначено для установки в помещениях вне взрывоопасных зон.
Устройство многоканальное, щитового исполнения.
Принцип действия устройства основан на приеме сигналов, поступивших от датчиков, обработке входных сигналов в соответствии с заданным алгоритмом, выдаче сигналов световой и звуковой индикации, сигналов управления исполнительными механизмами, обмене информацией с ЭВМ.
Устройство УЗС-24МА может применяться для:
- измерения и преобразования дискретных и аналоговых сигналов;
- диспетчерского контроля и управления;
- решения задач локального и распределенного управления и регулирования.
Устройство УЗС-24МА может быть использовано для замены отработавших свой срок эксплуатации устройств аварийной сигнализации УАС-24М, устройств защиты и сигнализации УЗС-24МИ и других средств противоаварийной защиты (ПАЗ).
Устройство УЗС-24МАимеет модульную конструкцию, которая позволяет устанавливать в каркас любую комбинацию из трех или шести модулей входов/выходов, в зависимотси от исполнения.
Всего имеется два вида модулей входов/выходов, приведенные в таблице 3. Количество и тип измеряемых входных сигналов определяются набором установленных модулей входов/выходов. В одном устройстве может быть до 48 входов/выходов любого типа для УЗС-24МА-6 и до 24 входов/выходов — для УЗС-24МА-3.
При необходимости, с помощью специальных модулей расширения, количество каналов можно увеличивать до 96.
Устройство поставляется с базовым алгоритмом ПАЗ, который может быть модифицирован или полностью заменен на любой другой необходимый алгоритм пользователем самостоятельно, в полном соответствии с международным стандартом МЭК 61131-3 (программируемые логические контроллеры). Среда программирования для ПЭВМ бесплатно поставляется в комплекте с устройством. В состав среды также входит модуль визуализации, который может заменить многие функции SCADA-системы.
Технические характеристики крейтов приведены в таблице 1.
Краткие характеристики модуля процессора приведены в таблице 2.

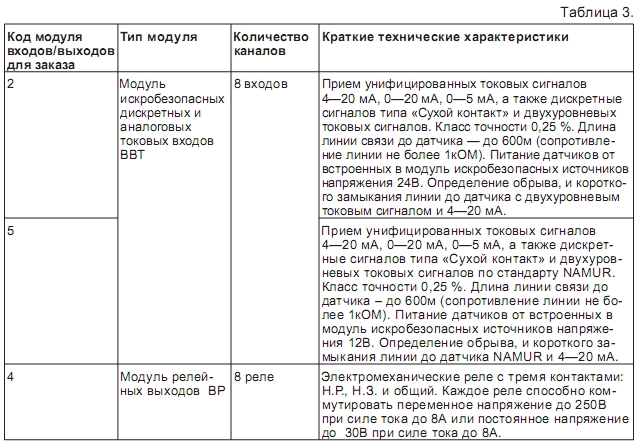

Краткие характеристики модулей входов/выходов приведены в таблице 3.
Краткие технические характеристики устройства УЗС-24МА приведены в таблице 4.
Монтаж
Устройство УЗС-24МА устанавливается в помещениях вне взрывоопасных зон и монтируется на щите.
Вырез в щите должен соответствовать Рисунку 1.
Крепление устройства к щиту осуществляется при помощи специальных распорок.

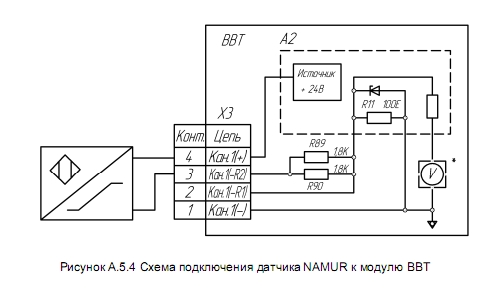

Монтаж электрических цепей производится по схеме Рисунок 4 и Рисунок 5.1-5.7.
При монтаже необходимо руководствоваться надписями на устройстве, гл. 3.4 ПЭЭП «Правил эксплуатации электроустановок потребителей».
В помещении должна отсутствовать ощутимая вибрация. Вблизи места расположения устройства не допускается наличие установок, создающих сильные электромагнитные поля.
Монтаж входных и выходных внешних цепей осуществляется медным проводом сечением 0,2—2,5 мм2 при помощи разъемных клеммных зажимов.
Комплектность
В комплект поставки входят:
— устройство УЗС-24МА (исполнение по заказу).......................1 шт.
— комплект запасных частей..........................................................1 компл.
— комплект монтажных частей......................................................1 компл.
— комплект принадлежностей.......................................................1 компл.
— руководство по эксплуатации....................................................1 экз.
— паспорт.........................................................................................1 экз.
— компакт диск со средой программирования и утилитами......1 шт.
Дополнительное оборудование
По отдельному заказу может поставляться:
— модуль расширения на 2, 4, 6 дополнительных модулей..........(кол-во определяет заказчик)
— переходник с клемм на разъем совместимый с УЗС-24МИ......(кол-во определяет заказчик)
— переходник с клемм на разъем совместимый с УАС-24М.........(кол-во определяет заказчик)Схемы
![Рисунок 1](/uploads/catalog/36_1_shm1b.jpg)
![Рисунок 2](/uploads/catalog/36_1_shm2b.jpg)
![Рисунок 3](/uploads/catalog/36_1_shm3b.jpg)
![Рисунок 4](/uploads/catalog/36_1_shm4b.jpg)
![Рисунок 5](/uploads/catalog/36_1_shm5b.jpg)
![Рисунок 6](/uploads/catalog/36_1_shm6b.jpg)
![Рисунок 7](/uploads/catalog/36_1_shm7b.jpg)
![Рисунок 8](/uploads/catalog/36_1_shm8b.jpg)
![Рисунок 9](/uploads/catalog/36_1_shm9b.jpg)
