Предназначено для контроля уровня жидких сред плотностью 500…3000 кг/м3 и давлением до 40 кгс/см2 при температуре - 50 …+85°С в технологических аппаратах и выдачи электрического сигнала при достижении уровнем заданного значения. Реле поплавкового типа.
Имеет:
- маркировку взрывозащиты OExiaIICT5X;
- погрешность срабатывания - не более ±2 мм;
- выходной сигнал — дискретный токовый (ниже уровня срабатывания — (5 ± 2,5) мА, выше уровня срабатывания — (1,4 ± 0,7) мА);
- стойкость к агрессивным средам - не превышает химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-4 ТУ6-05-810-88;
- питание — от 8 до 24 В постоянного тока по искробезопасной цепи (например, от МСБИ-2-15 или входов устройств УАС-24М, УЗС-24МИ и др.);
- массу — не более 1,0 кг;
- четыре исполнения, приведенные в таблице.
Шифр исполнения | Способ установки на месте эксплуатации | Диаметр отверстия в емкости для установки, мм | Минимальная длина погружной части, мм |
РУК-304 | погружной вертикальный | М27×1,5 | 120 |
РУК-304-1 | на шунте | — | — |
РУК-304-2 | погружной горизонтальный | Ø 34 | 69 |
РУК-304-Ф | погружной вертикальный | Ø 31 | 125 |
Соответствует требованиям ПБ 09-540-03 (ПАЗ).
Пример записи обозначения реле погружного горизонтального с длиной погружной части 200 мм при заказе:
«Реле уровня РУК-304-2, L=200 мм 1411-003-45972137-99 ТУ».
- Назначение
- Технические
характеристики - Схемы, монтаж,
комплектность - Применение,
отзывы - Сертификаты,
разрешения
Назначение
Реле уровня РУК-304 предназначено для контроля уровня жидких сред в технологических аппаратах химической, нефтехимической, пищевой и других отраслей промышленности и выдачи электрического сигнала при достижении уровнем контролируемой жидкости заданного значения.
Реле соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).
Реле имеет маркировку взрывозащиты ОEiaIICT5Х, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может быть установлено во взрывоопасных зонах всех классов и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Во взрывоопасных зонах помещений и наружных установок питание реле напряжением от 8 до 24 В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты искробезопасной цепи «iа» для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования IIС (например, от МСБИ-2-15 или входов устройств УАС-24М, УЗС-24МИ и др.).
Электрические параметры искробезопасной цепи реле:
- максимальное входное напряжение U — 26 В;
- максимальный входной ток I — 25 мА;
- максимальная внутренняя емкость С — 0,03 мкФ;
- максимальная внутренняя индуктивность L — 1 мГн.
Принцип действия реле заключается во взаимодействии малогабаритного бесконтактного индуктивного датчика с шарообразным полым поплавком, перемещаемым в поплавковой камере контролируемой жидкостью.
Реле не может быть использовано для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
По устойчивости к воздействию температуры и влажности реле относится к группе исполнения Д3 по ГОСТ 12997.
Технические характеристики
Реле работоспособны при отклонении от вертикального положения для РУК-304, РУК-304-1, РУК-304-Ф и от горизонтального положения для РУК-304-2 на угол до 5 °.
Параметры контролируемой среды | — температура — от минус 50 до плюс 85 °С; — давление — от 0 до 40 кгс/см2; — плотность — от 500 до 3000 кг/м3; — вязкость — до 0,5 Па•с для РУК-304-1 и до 10 Па•с для РУК-304, РУК-304-2, РУК-304-Ф; — скорость подъема уровня жидкости — не более 10 мм/с (для РУК-304-1); — твердые включения — размером не более 1 мм; — объемная концентрация твердых включений — не более 1,5 %. Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-4 ТУ6-05-810-88 |
Выходной сигнал |
дискретный токовый (ниже уровня срабатывания — (5 ± 2,5) мА, выше уровня срабатывания — (1,4 ± 0,7) мА). Погрешность срабатывания не более ±2 мм |
Зона возврата реле | не превышает ± 2 мм |
Питание | напряжение постоянного тока от 8 до 24 В по двухпроводной линии связи |
Потребляемая мощность | не более 0,2 Вт |
Условия эксплуатации |
— температура окружающего воздуха от - 50 до +85 °С; — атмосферное давление от 630 до 800 мм рт. ст.; — относительная влажность воздуха до 95 %; — вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм; — содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм; — внешние постоянные магнитные поля напряженностью до 400 А/м по ГОСТ 12997. |
Вид климатического исполнения | УХЛ1.1 по ГОСТ 15150 |
Степень защиты от проникновения твердых предметов и воды | IP54 по ГОСТ 14254 |
Средняя наработка до отказа | не менее 292000 ч |
Средний полный срок службы | не менее 12 лет |

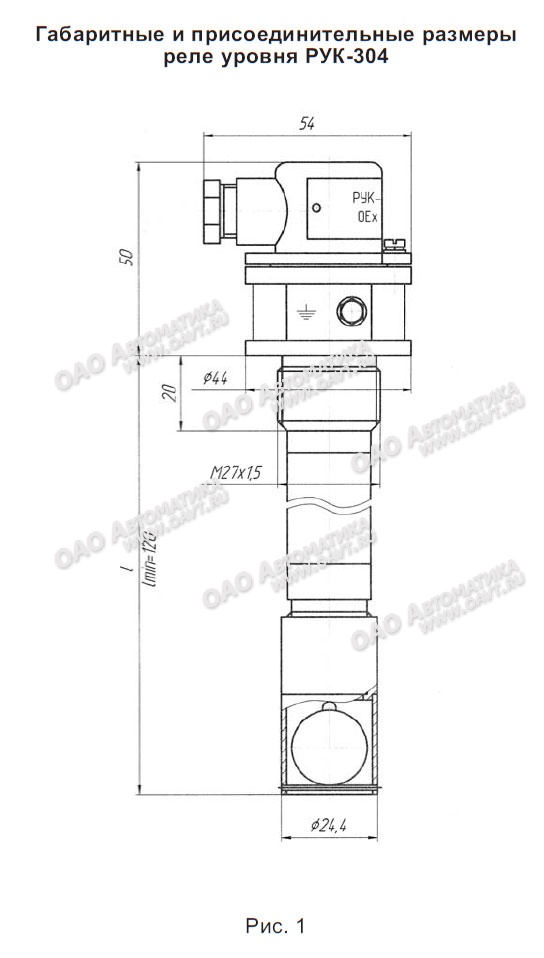

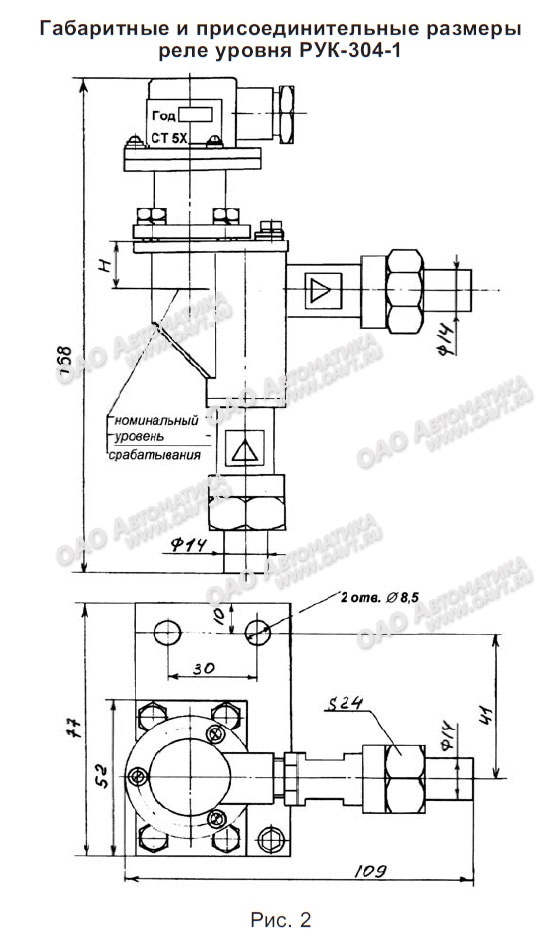

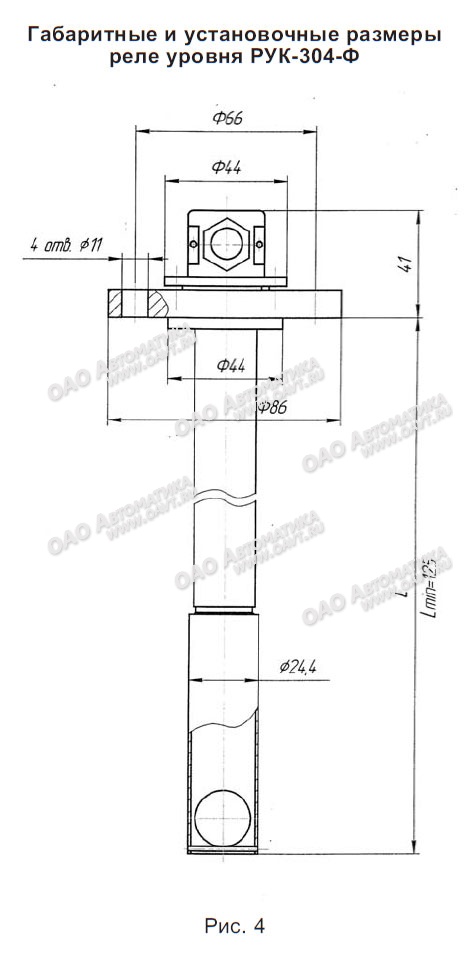

Габаритные размеры | в зависимости от исполнения (см. подраздел «Схемы») |
Масса |
— РУК-304 (при миним. длине погружной части) — 0,5 кг; — РУК-304-1 — 1,0 кг; — РУК-304-2 (при миним. длине погружной части) — 0,5 кг; — РУК-304-Ф (при миним. длине погружной части) — 0,7 кг. |
Пример записи обозначения реле уровня РУК-304 погружного вертикального с длиной погружной части 500 мм при заказе и в документации другой продукции:
«Реле уровня РУК-304, L = 500 мм, 1411-003-45972137-99 ТУ».
Пример записи обозначения реле уровня РУК-304-1 на шунте при заказе и в документации другой продукции:
«Реле уровня РУК-304-1, 1411-003-45972137-99 ТУ».
Пример записи обозначения реле уровня РУК-304-2 горизонтального с длиной погружной части L = 500 мм при заказе и в документации другой продукции:
«Реле уровня РУК-304-2, L = 500 мм, 1411-003-45972137-99 ТУ».
Примечание:
1. Длина погружной части L для РУК-304, РУК-304-2 и РУК-304-Ф определяется заказчиком.
2. Диаметр резьбы РУК-304 может быть изменен по желанию заказчика в сторону увеличения.
Монтаж
Перед монтажом реле необходимо проверить на работоспособность в условиях лаборатории КИПиА.
Рабочее положение реле РУК-304, РУК-304-1 и РУК-304-Ф — вертикальное, реле РУК-304-2 — горизонтальное поплавком вниз.

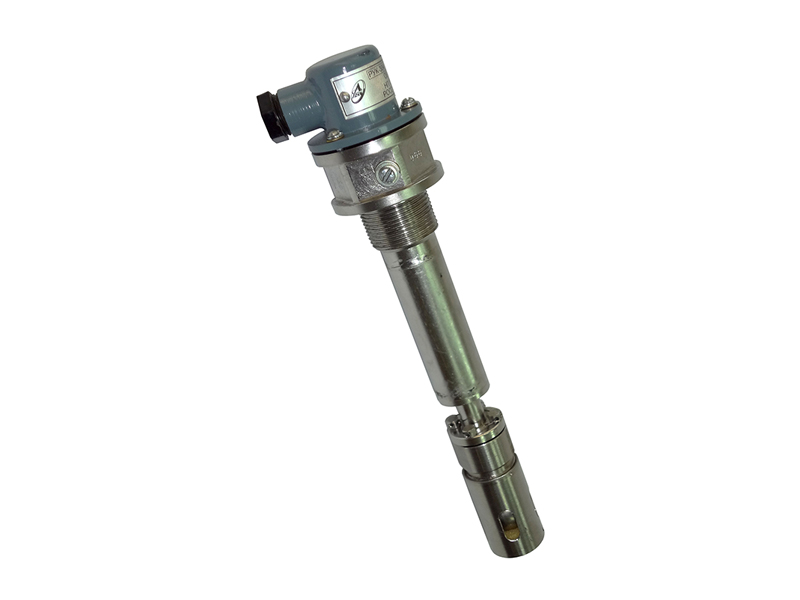

Реле РУК-304 вворачивается в стенку емкости резьбовой частью корпуса (М27×1,5) и уплотняется прокладкой.

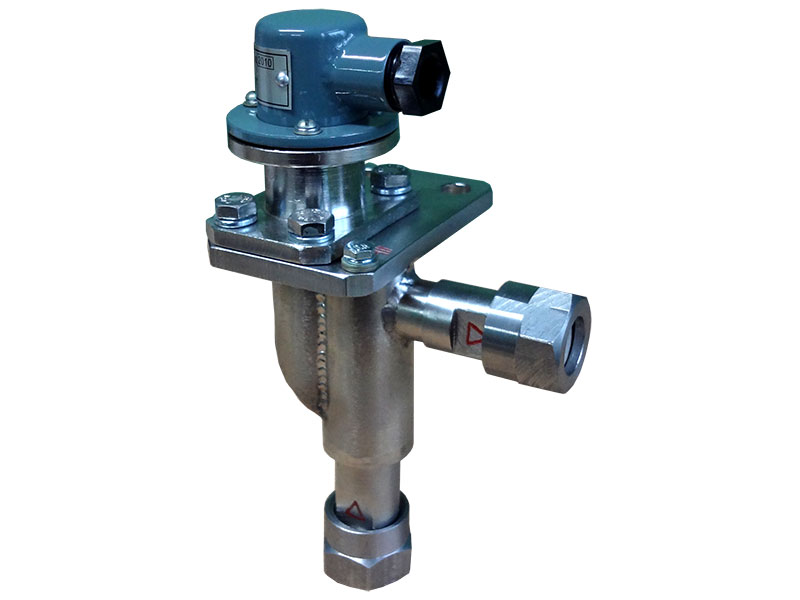

Крепление реле РУК-304-1 осуществляется при помощи кронштейна болтами М8×20, входящими в комплект поставки. Подключение линии входа и выхода контролируемой жидкости осуществляется нержавеющими трубками диаметром 10—12 мм, привариваемыми к ниппелям, входящим в комплект монтажных частей.

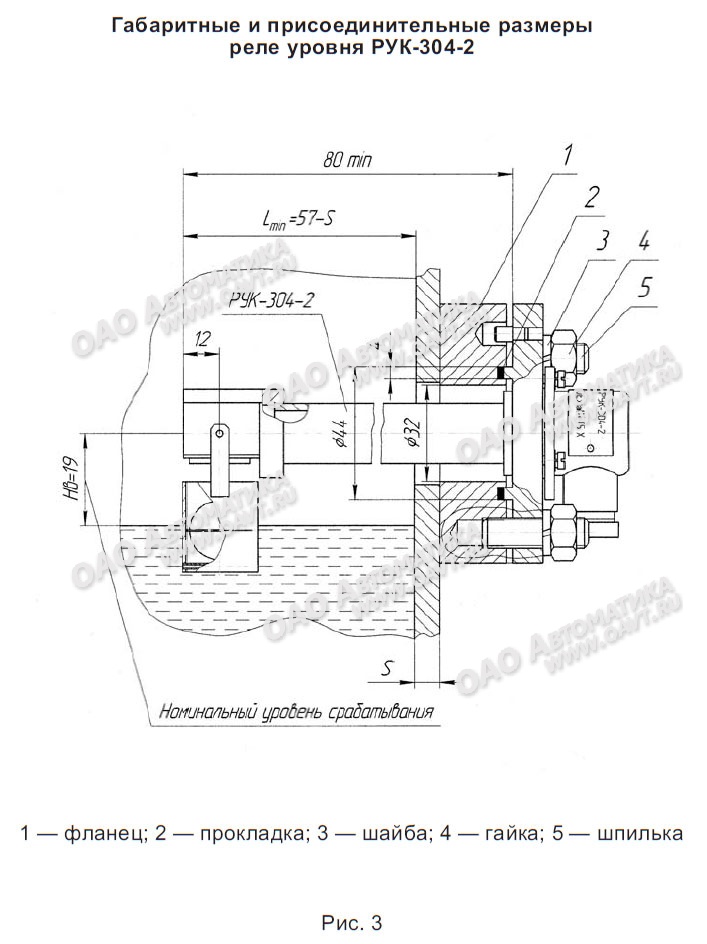

Реле РУК-304-2 крепится к фланцу 1, привариваемому к емкости, с помощью шпилек 5, гаек 4, шайб 3 (см. рис. 3) и уплотняется прокладкой 2.
Перед установкой реле РУК-304-2 необходимо поворотный кожух с поплавком развернуть по оси монтажной штанги, ввести реле в отверстие фланца 1 емкости, предварительно установив прокладку 2. Фланец реле центрируется штифтом в отверстие фланца 1 емкости.

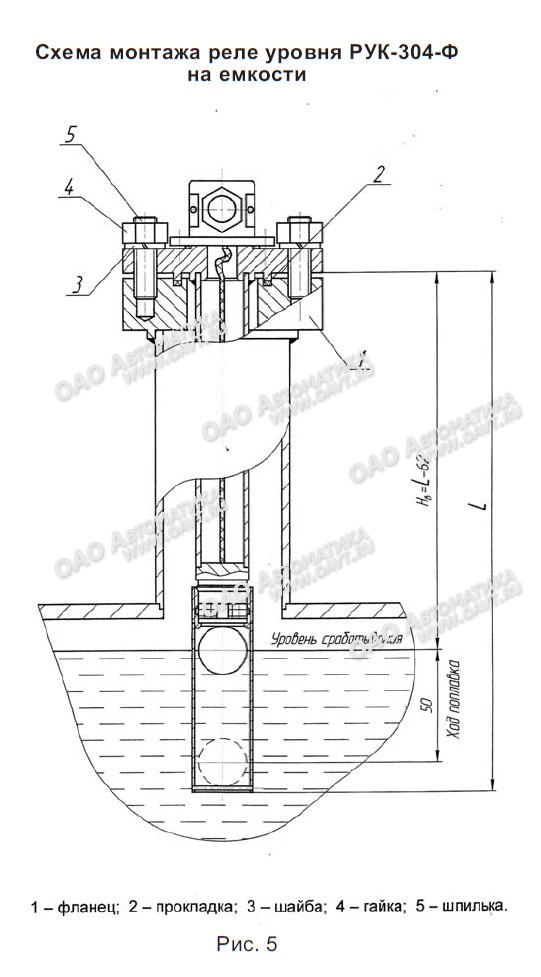

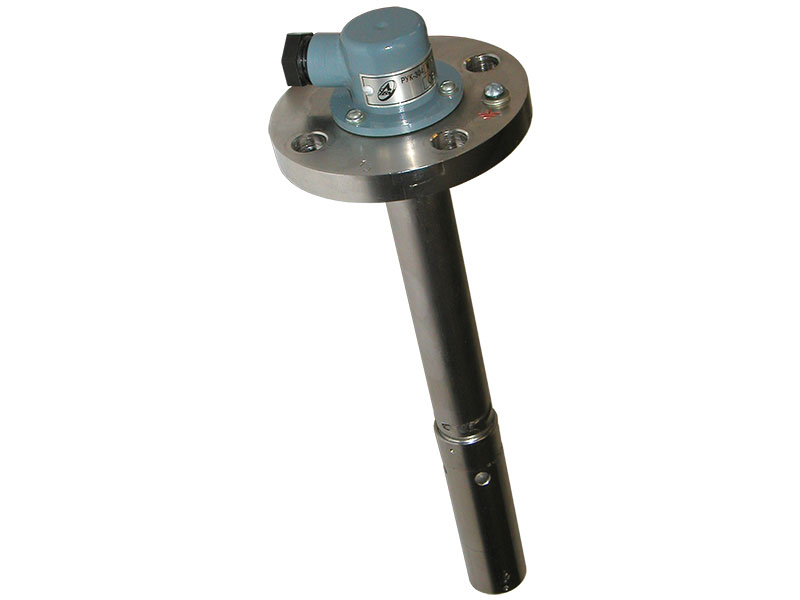

Реле РУК-304-Ф крепится к фланцу, привариваемому к емкости, при помощи шпилек 5, гаек 4, шайб 3 (см. рис. 5) и уплотняется прокладкой 2.
Монтаж реле и подвод электропитания к нему во взрывоопасных зонах производится в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ) и другими нормативно-техническими документами, регламентирующими установку электрооборудования во взрывоопасных зонах.
Вводное устройство реле рассчитано на применение кабеля марки МКШ 2×0,35 ГОСТ 10348.
Уплотнение кабеля осуществляется затягиванием гайки кабельного ввода. Кабель не должен выдергиваться или проворачиваться в узле уплотнения.
Реле должно быть заземлено с помощью наружного заземляющего зажима.

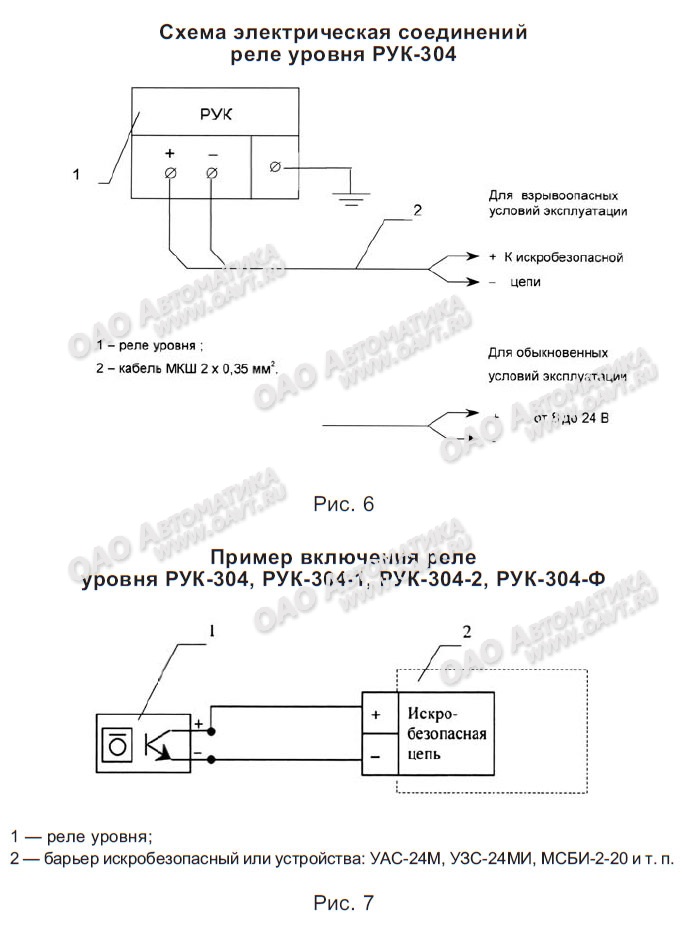

Схема электрическая соединений реле приведена на рис. 6.
Пример включения реле уровня приведен на рис. 7.Комплектность
В комплект поставки входят:
— реле уровня (исполнение по заказу)........................1 шт.
— комплект монтажных частей....................................1 компл.
— руководство по эксплуатации..................................1 экз.
— паспорт.......................................................................1 экз.
Схемы
![Рисунок 1](/uploads/catalog/53_1_shm1b.jpg)
![Рисунок 2](/uploads/catalog/53_1_shm2b.jpg)
![Рисунок 3](/uploads/catalog/53_1_shm3b.jpg)
![Рисунок 4](/uploads/catalog/53_1_shm4b.jpg)
![Рисунок 5](/uploads/catalog/53_1_shm5b.jpg)
![Рисунок 6](/uploads/catalog/53_1_shm6b.jpg)
![Рисунок 7](/uploads/catalog/53_1_shm7b.jpg)
![Рисунок 8](/uploads/catalog/53_1_shm8b.jpg)
