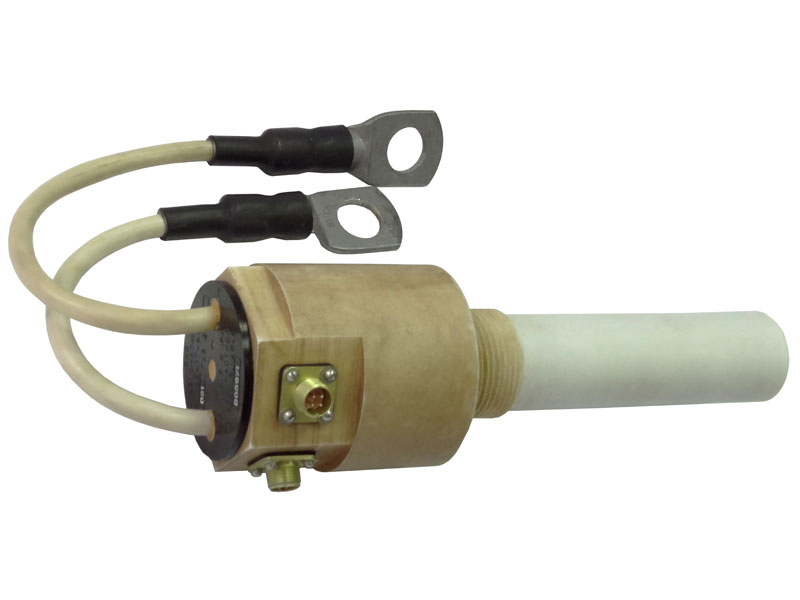

Реле уровня емкостные РУЕ-1, РУЕ-1Т
Главная / Каталог / Сигнализаторы и реле уровня / Реле уровня емкостные РУЕ-1, РУЕ-1Т
Реле уровня емкостные РУЕ-1, РУЕ-1Т

Предназначено для контроля уровня (РУЕ-1), уровня и температуры (РУЕ-1Т) жидких агрессивных сред в технологических аппаратах химической, нефтехимической, пищевой, медицинской и других отраслей промышленности. Повышенная защита от проникновения воды.

 Имеет:

  • маркировку взрывозащиты OExiaIICT5X;
  • степень защиты оболочек от воздействия воды - IРХ7 по ГОСТ 14254;
  • предел допускаемой основной абсолютной погрешности:

     — в канале контроля уровня ±3,0 мм;
          — в канале контроля температуры ±1,0°С;

  • выходные сигналы:

     — в канале контроля уровня - дискретный токовый (скачок тока от 1 до 4 мА);
          — в канале контроля температуры — цифровой кодированный сигнал;

  • стойкость к агрессивным средам - не превышает химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-4 ТУ6-05-810-88;
  • питание — от 8 до 17 В постоянного тока по искробезопасной цепи;
  •  габаритные размеры, не более:

     — РУЕ-1 — Ø 48×93 мм;
          — РУЕ-1Т — Ø 48×158 мм;

  • массу, не более:

     — РУЕ-1 — 0,8 кг;
          — РУЕ-1Т — 1,5 кг;

  • четыре исполнения согласно таблицы:

Шифр исполнения Контролируемый уровень жидкости, мм Температура контролируемой среды, °С Способ установки на месте эксплуатации Диаметр отверстия в емкости для установки, мм
РУЕ-1 от 0 до 350 от - 55 до + 125 вертикальный М36×2
РУЕ-1Т
РУЕ-1-1 горизонтальный Ø 34
РУЕ-1Т-1
Ø 40



Соответствуют требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения реле при заказе:

«Реле уровня емкостное РУЕ-1 5Д2.834.022 ТУ».

Назначение

Реле предназначено для контроля уровня (РУЕ-1), уровня и температуры (РУЕ-1Т) жидких агрессивных сред в технологических аппаратах химической, нефтехимической, пищевой, медицинской и других отраслей промышленности.

Реле соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ). Маркировка взрывозащиты — OEхiаIIСТ5Х. Во взрывоопасных зонах помещений и наружных установок питание реле осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты «iа».

Реле выполнено в водозащищенном исполнении.

Степень защиты оболочек от воздействия воды IРХ7 по ГОСТ 14254.

Принцип действия реле РУЕ-1, РУЕ-1Т в канале контроля уровня жидкости основан на изменении емкости конденсатора при внесении в область между обкладками вещества с разной диэлектрической постоянной. Обкладки конденсатора расположены в нижней торцевой части реле.

Принцип действия реле РУЕ-1Т в канале контроля температуры заключается в преобразовании температуры чувствительным элементом в цифровой кодированный сигнал стандарта однопроводной шины. В качестве чувствительного элемента используется цифровая микросхема DS1821. Для преобразования кодированного сигнала в значение температуры и индикации этого значения необходимо использовать блок СКД АБ или блок контроля температуры БКТ-1.

Технические характеристики


Параметры контролируемой среды

— температура — от - 55 до + 125 °С;
— контролируемый уровень — от 0 до 350 мм.

Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-4 ТУ6-05-810-88.
Выходные сигналы

В канале контроля уровня значение тока в цепи питания от уровня жидкости:
— при уровне ниже контролируемого – (1,0 ± 0,5) мА;
— при уровне выше контролируемого – (3,5 ± 0,5) мА.
В канале контроля температуры:

— цифровой кодированный сигнал стандарта однопроводной шины (Uлог.0 от 0 до + 0,8 В, Uлог.1 от + 2,7 до Uпит.; Uпит. = 5,0 В ± 10%).

Предел допускаемой основной абсолютной погрешности — в канале контроля уровня — не более ± 3,0 мм;
— в канале контроля температуры — не более 1,0 °С.
Питание от источника постоянного тока напряжением от 8 до 17 В
Условия эксплуатации — температура окружающей среды от - 50 до + 70 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 100 % с конденсацией влаги.
Степень защиты оболочек от воздействия воды IРХ7 по ГОСТ 14254
Полный назначенный ресурс 6000 ч по каждому выходу каждого из каналов
Полный назначенный срок службы 12 лет
Габаритные размеры — РУЕ-1 — Ø 48×93 мм;
— РУЕ-1Т — Ø 48×158 мм.
Масса — РУЕ-1 — 0,8 кг;
— РУЕ-1Т — 1,5 кг.

Монтаж

Перед монтажом реле проверяется на работоспособность в составе системы СКД АБ по методике, приведенной в руководстве по эксплуатации на систему.

Рабочее положение реле на месте эксплуатации — вертикальное, с максимальным отклонением на угол до 5 °, или горизонтальное в зависимости от исполнения.

Длина соединительного кабеля реле — 300 мм.

Монтаж реле и подвод электропитания к нему во взрывоопасных зонах производится в соответствии с «Правилами устройства электроустановок» (ПУЭ) и другими директивными документами, регламентирующими установку электрооборудования во взрывоопасных зонах.

Реле заземляют. Заземляющий зажим соединяют стальной шиной с общей линией заземления. Сопротивление контура заземления не должно превышать 4 Ом.

Комплектность

В комплект поставки входят:

— реле уровня (исполнение по заказу).............................1 шт.

— комплект монтажных частей.........................................1 компл.

— руководство по эксплуатации.......................................1 экз.

— паспорт............................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2
