Главная / Каталог / Средства пневмоавтоматики / Распределители / Распределитель двухпозиционный взрывозащищенный РДВ-3М

Предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами.

Имеет:

вид управления — электромагнитный с ручным дублированием;
конструктивное исполнение — нормально открытый (ток закрывает);
одностороннее управление с пружинным возвратом;
диапазон рабочих давлений — от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см²);
диапазон рабочих температур — от - 50 до +60 °С;
условный проход Д_у= 6 мм;
пропускную способность К_V=0,7 м³/ч;
маркировку взрывозащиты 1ExdIICT5;
различные варианты исполнений по напряжению питания, конструктивным отличиям, типам пневмоприводов (типа AT, GT и другим):

— по напряжению питания — на 24, 48, 110 В постоянного тока и на 220 В переменного тока (возможны другие исполнения по заказу);

— по конструктивным отличиям — резьбовое присоединение, стыковое присоединение NAMUR (в зависимости от типоразмера привода), клеммная колодка под винт или с пружинным зажимом WAGO, кабельный ввод под металлорукав или газовую трубу 1/2''.

габаритные размеры — не более 135×90×50 мм;
степень защиты от проникновения твердых предметов и воды – IP65;
массу — не более 1,2 кг.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения распределителя на напряжение питания ~220 В, 50 Гц, с резьбовым присоединением, клеммной колодкой под винт, кабельным вводом под трубу 1/2'' при заказе:

«Распределитель двухпозиционный взрывозащищенный РДВ-3М-01 5Д2.954.060 ТУ».

Назначение
Технические
характеристики
Схемы, монтаж,
комплектность
Применение,
отзывы
Сертификаты,
разрешения

Назначение

Распределитель двухпозиционный взрывозащищенный РДВ-3М (в дальнейшем — распределитель) предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами.

Распределитель соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Взрывозащищенность распределителя обеспечивается применением электропривода взрывозащищенного ЭПВ-3 5Д2.952.003 ТУ, имеющего уровень взрывозащиты «взрывобезопасный», вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты IЕхdIIСТ5, соответствующего ГОСТ Р 55330.0, ГОСТ Р 51330.1 и являющегося составной частью распределителя.

Распределитель может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» (ПУЭ гл.7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.

Распределитель имеет один выходной канал — нормально открытый (ток закрывает).

Конструкция распределителя предусматривает его ручное включение.

Распределитель выпускается в исполнениях, приведенных в таблице (см. подраздел «Технические данные»).

Рабочая среда — сжатый воздух давлением от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см²), класс загрязненности сжатого воздуха — не ниже 9 по ГОСТ 17433, точка росы должна быть ниже минимальной рабочей температуры не менее, чем на 10 °С.

Принцип действия распределителя заключается в следующем: при отсутствии напряжения питания сжатый воздух со входа распределителя поступает в полость пневматического привода, при подаче напряжения питания вход распределителя перекрывается, а полость пневматического привода сообщается с атмосферой через отверстие сброса распределителя.

Технические характеристики


Конструктивное исполнение	нормально открытый (ток закрывает)
Диапазон рабочих давлений	от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см²)
Условный проход Д_у	6 мм
Пропускная способность К_v	0,7 м³/ч
Потребляемая мощность	не более 7 Вт
Условия эксплуатации	— температура окружающей среды от - 50 до + 60 °С; — атмосферное давление от 630 до 800 мм рт. ст.; — относительная влажность воздуха до 100 % при 30 °С и более низких температурах с конденсацией влаги.
Степень защиты от проникновения твердых предметов и воды	IP65 по ГОСТ 14254
Средняя наработка до отказа	не менее 1,8·10⁶ циклов срабатываний
Средний полный срок службы	не менее 12 лет
Ресурс распределителя	1·10⁶ циклов срабатываний
Габаритные размеры	не более 135×90×50 мм
Масса	не более 1,2 кг

Таблица


Шифр изделия	Род тока и напряжение питания U_ном,В	Конструктивные отличия	Способ монтажа кабеля
РДВ-3М-01	~ 220	Резьбовое присоединение, клеммная колодка под винт	Труба 1/2"
РДВ-3М-02	– 110
РДВ-3М-03	– 48
РДВ-3М-04	– 24
РДВ-3М-05	~ 220	Резьбовое присоединение, клеммная колодка с пружинным зажимом
РДВ-3М-06	– 110
РДВ-3М-07	– 48
РДВ-3М-08	– 24
РДВ-3М-09	~ 220	Резьбовое присоединение, клеммная колодка под винт	Металло- рукав
РДВ-3М-10	– 110
РДВ-3М-11	– 48
РДВ-3М-12	– 24
РДВ-3М-13	~ 220	Резьбовое присоединение, клеммная колодка с пружинным зажимом
РДВ-3М-14	– 110
РДВ-3М-15	– 48
РДВ-3М-16	– 24

Примечание: По требованию заказчика распределители могут дополнительно выпускаться с напряжениями питания 127 В, 100 В, 24 В переменного тока и 220 В, 100 В, 60 В, 12 В постоянного тока.

Монтаж

Распределитель устанавливают во взрывоопасных зонах классов 1, 2, при этом следует руководствоваться ГОСТ Р 51330.13, главой 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, действующими «Правилами устройства электроустановок» ПУЭ и другими нормативными руководящими документами.

Электромонтаж распределителя выполняется кабелем МКШ-3х0,75 в соответствии с требованиями ПУЭ, ГОСТ Р 51330.13.

Монтаж кабеля ведется в стальной газовой трубе диаметром 1/2 дюйма (газовая труба соединяется с фитингом) или в металлорукаве типа Р3-Ц-10 ТУ 22-5570-83 в зависимости от исполнения распределителя.

Распределитель должен быть заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130. При этом необходимо руководствоваться ПУЭ.

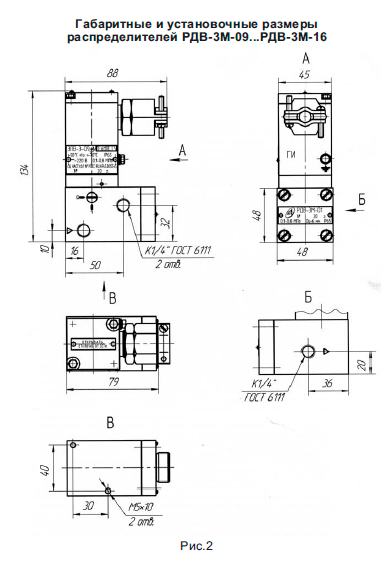

Габаритные и присоединительные размеры приведены на рис. 1 и рис. 2.

Комплектность

В комплект поставки входят:

— распределитель двухпозиционный взрывозащищенный РДВ-3М

(исполнение по заказу).........................................................................................1 шт.

— комплект инструмента и принадлежностей........................................................1 компл.

— руководство по эксплуатации...............................................................................1 экз.

— руководство по эксплуатации (ЭПВ-3)................................................................1 экз.

— этикетка...................................................................................................................1 экз.

— этикетка (ЭПВ-3)....................................................................................................1 экз.

Схемы

Применение

Oтзывы

Отзывы

Сертификат предоставляется по запросу. Отправьте заявку в отдел маркетинга по адресу oao-avt@yandex.ru, sale@oavt.ru или позвоните по телефону +7 (473) 202-97-37.
