Предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами.
Имеет:
- вид управления — электромагнитный с ручным дублированием;
- конструктивное исполнение — нормально закрытый (ток открывает);
- одностороннее управление с пружинным возвратом;
- диапазон рабочих давлений — от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2);
- диапазон рабочих температур — от - 60 до +70 °С;
- условный проход Ду= 15 мм;
- пропускную способность КV=2,5 м3/ч;
- маркировку взрывозащиты 1Ex d llC T6 Gb / II Gb IIС Т6;
- различные варианты
исполнений по напряжению питания, конструктивным отличиям, типам пневмоприводов
(типа AT, GT и другим):
— по напряжению питания — на 24, 48, 110 В постоянного тока и на 220 В переменного тока (возможны другие исполнения по заказу);
— по конструктивным отличиям — резьбовое присоединение, стыковое присоединение NAMUR (в зависимости от типоразмера привода), клеммная колодка под винт или с пружинным зажимом WAGO, кабельный ввод под металлорукав или газовую трубу 1/2''. - габаритные размеры — не более 150×95×63 мм;
- степень защиты от проникновения твердых предметов и воды – IP65;
- массу — не более 1,6 кг.
Соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011.
Пример записи обозначения распределителя на напряжение питания ~220 В, 50 Гц, с резьбовым присоединением, клеммной колодкой под винт, кабельным вводом под трубу 1/2'' при заказе:
«Распределитель двухпозиционный взрывозащищенный РДВ-5М-01 АВДШ.494721.000-01, 5Д2.954.059 ТУ».
- Назначение
- Технические
характеристики - Схемы, монтаж,
комплектность - Применение,
отзывы - Сертификаты,
разрешения
Назначение
Распределитель двухпозиционный взрывозащищенный РДВ-5М (в дальнейшем — распределитель) предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами.
Распределитель соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).
Взрывозащищенность распределителя обеспечивается применением электропривода взрывозащищенного ЭПВ-3 5Д2.952.003 ТУ, имеющего уровень взрывозащиты «взрывобезопасный», вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты 1Ex d llC T6 Gb / II Gb IIС Т6, соответствующего ГОСТ Р 55330.0, ГОСТ Р 51330.1 и являющегося составной частью распределителя.
Распределитель может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» (ПУЭ гл.7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.
Распределитель в зависимости от напряжения электрического питания электро- и пневмомонтажа выпускается в исполнениях, приведенных в таблице (см. подраздел «Технические данные»).
Распределитель имеет один выходной канал — нормально закрытый (ток открывает).
Конструкция распределителя предусматривает его ручное включение.
Рабочая среда — сжатый воздух давлением от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2), класс загрязненности сжатого воздуха — не ниже 9 по ГОСТ 17433, точка росы должна быть ниже минимальной рабочей температуры не менее, чем на 10 °С.
Допускаемое отклонение напряжения питания от номинального от минус 15 до плюс 10 %.
Принцип действия распределителя аналогичен принципу действия распределителя РДВ-5.Технические характеристики
Конструктивное исполнение | нормально закрытый (ток открывает) |
Диапазон рабочих давлений | от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2) |
Условный проход Ду | 15 мм |
Пропускная способность Кv | 2,5 м3/ч |
Потребляемая мощность | не более 7 Вт |
Условия эксплуатации |
— температура окружающей среды
от -60 до +70 °С; — атмосферное давление от 630 до 800 мм рт. ст.; — относительная влажность воздуха до 100 % при 30 °С и более низких температурах с конденсацией влаги. |
Степень защиты от проникновения твердых предметов и воды | IP65 по ГОСТ 14254 |
Средняя наработка до отказа | не менее 1,8·106 циклов срабатываний |
Средний полный срок службы | не менее 12 лет |
Ресурс распределителя | 1·106 циклов срабатываний |
Габаритные размеры | не более 150×95×63 мм |
Масса | не более 1,6 кг |
Таблица
Шифр исполнения |
Род тока и напряжение питания Uном, В |
Конструктивные отличия |
Способ монтажа кабеля |
Тип привода |
Рис. |
РДВ-5М -01 | ~ 220 |
Резьбовое присоединение, клеммная колодка под винт |
Труба 1/2" | — | 1 |
РДВ-5М -02 | – 24 | ||||
РДВ-5М -03 | ~ 220 |
Резьбовое
присоединение, клеммная колодка с пружинным зажимом | |||
РДВ-5М -04 | – 24 | ||||
РДВ-5М -05 | ~ 220 |
Резьбовое
присоединение, клеммная колодка под винт |
Металло- рукав |
2 | |
РДВ-5М -06 | – 24 | ||||
РДВ-5М -07 | ~ 220 |
Резьбовое
присоединение, клеммная колодка с пружинным зажимом |
|||
РДВ-5М -08 | – 24 | ||||
РДВ-5М -09 | ~ 220 |
Стыковое присоединение клеммная колодка под винт |
Труба 1/2" | АТ 651, АТ 751 | 3 |
РДВ-5М -10 | – 24 | ||||
РДВ-5М -11 | ~ 220 |
Стыковое присоединение клеммная колодка с пружинным зажимом | |||
РДВ-5М -12 | – 24 | ||||
РДВ-5М -13 | ~ 220 |
Стыковое присоединение клеммная колодка под винт |
Металло- рукав |
4 | |
РДВ-5М -14 | – 24 | ||||
РДВ-5М -15 | ~ 220 |
Стыковое присоединение клеммная колодка с пружинным зажимом | |||
РДВ-5М -16 | – 24 |
Примечание: По требованию заказчика распределители могут дополнительно выпускаться с напряжениями питания 127 В, 100 В, 24 В переменного тока и 220 В, 100 В, 60 В, 12 В постоянного тока.
Монтаж
Распределитель устанавливают во взрывоопасных зонах классов 1, 2 при этом следует руководствоваться ГОСТ Р 51330.13, главой 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, действующими «Правилами устройства электроустановок» ПУЭ и другими нормативными руководящими документами.
Электромонтаж распределителя выполняется кабелем МКШ 3×0,75 в соответствии с требованиями ПУЭ, ГОСТ Р 51330.13.
Монтаж кабеля ведется в стальной газовой трубе диаметром 1/2 дюйма (газовая труба соединяется с фитингом) или в металлорукаве типа Р3-Ц-10 ТУ 22-5570-83 в зависимости от исполнения распределителя.
Распределители исполнений РДВ-5М-17…РДВ-5М-32 устанавливаются непосредственно на пневмопривод, с использованием комплектов монтажных частей, поставляемых с распределителями.
Все технические средства, устанавливаемые в линии питания распределителя, должны иметь условный проход не менее 15 мм. При несоблюдении этих условий распределитель будет неработоспособен в области малых давлений от 0,1 до 0,3 МПа (от 1,0 до 3,0 кгс/см2).
Распределитель должен быть заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130. При этом необходимо руководствоваться ПУЭ.
Габаритные и присоединительные размеры приведены на рис. 1, рис. 2, рис. 3, рис. 4.Комплектность
В комплект поставки входит:
— распределитель двухпозиционный взрывозащищенный РДВ-5М
(исполнение по заказу)..........................................................................................1 шт.
— комплект инструмента и принадлежностей........................................................1 компл.
— комплект монтажных частей
(для исполнений РДВ-5М-17…РДВ-5М-32)..........................................................1 компл.
— руководство по эксплуатации...............................................................................1 экз.
— руководство по эксплуатации (ЭПВ-3)..................................................................1 экз.
— этикетка...................................................................................................................1 экз.
— этикетка (ЭПВ-3)....................................................................................................1 экз.
Схемы

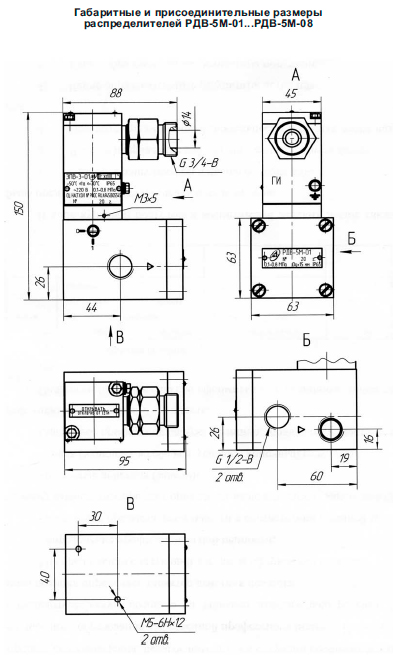

![Рисунок 1](/uploads/catalog/75_1_shm1b.jpg)
![Рисунок 2](/uploads/catalog/75_1_shm2b.jpg)
![Рисунок 3](/uploads/catalog/75_1_shm3b.jpg)

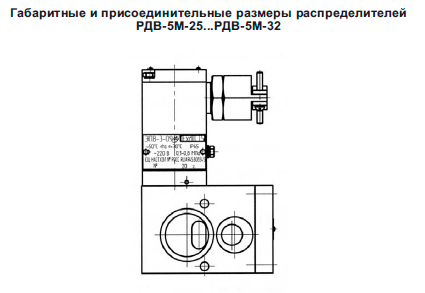

![Рисунок 4](/uploads/catalog/75_1_shm4b.jpg)
