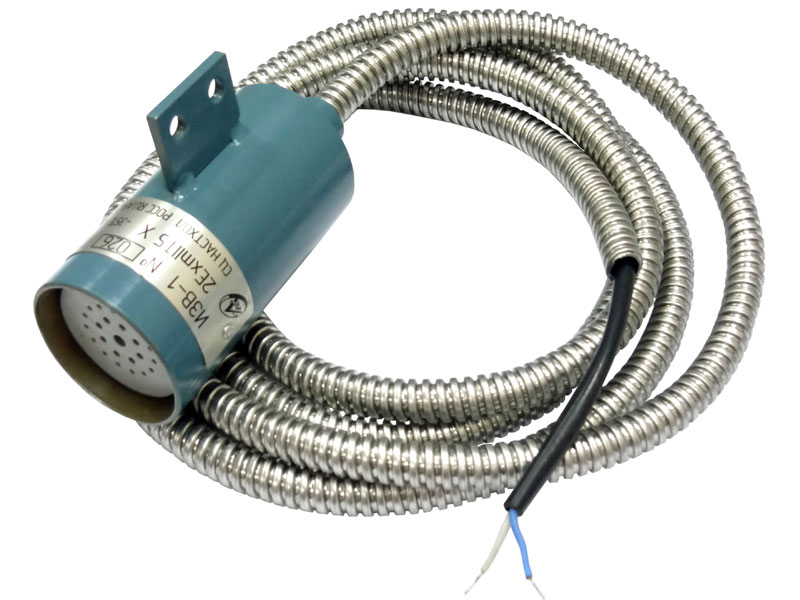

Извещатель звуковой взрывозащищенный ИЗВ-1
Извещатель звуковой взрывозащищенный ИЗВ-1

Предназначена для использования в качестве предупредительной противоаварийной звуковой сигнализации в промышленных и охранных на взрывоопасных производствах.

Имеет:

  • два исполнения по напряжению питания:
  • — ИЗВ-1-1 с питанием от сети постоянного тока напряжением от 16 до 36 В;
    — ИЗВ-1-2 с питанием от сети переменного тока напряжением 220 В, 50 Гц;
  • рабочую частоту — 3500 Гц;
  • длительность интервалов прерывистого звучания — от 0,1 до 1,5 с;
  • уровень звукового давления — от 90 до 100 дБ (на расстоянии 1 м);
  • потребляемую электрическую мощность — не более 1 Вт;
  • маркировку взрывозащиты 2ЕхmIIТ5X;
  • степень защиты от пыли и воды — IP67;
  • вид климатического исполнения — УХЛ1.1 по ГОСТ 15150;
  • габаритные размеры — не более 80×100×40 мм;
  • массу — не более 0,4 кг;
  • возможность монтажа кабеля в металлорукаве Р3-Ц-10.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения извещателя с питанием 220 В при заказе:

«Извещатель звуковой взрывозащищенный ИЗВ-1-2 5Д3.840.002 ТУ».

Назначение

Извещатель звуковой взрывозащищенный ИЗВ-1 (в дальнейшем — извещатель) предназначен для использования в качестве звуковой сигнализации в промышленных и охранных системах на взрывоопасных производствах.

Извещатель соответствует всем требованиям «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Извещатель имеет уровень взрывозащиты «повышенной надежности против взрыва», вид взрывозащиты «герметизация компаундом», маркировку взрывозащиты 2ЕхmIIТ5X, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.17.

Извещатель может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правила устройства электроустановок» (ПУЭ гл. 7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Степень защиты от проникновения воды и твердых предметов — IР67 по ГОСТ 14254.

Извещатель соответствует требованиям ГОСТ 12997.

Технические характеристики

     Извещатель выпускается в двух исполнениях:

  • ИЗВ-1-1 с питанием от сети постоянного тока напряжением от 16 до 36 В;
  • ИЗВ-1-2 с питанием от сети переменного тока напряжением 220 В, частотой 50 Гц.

Вид сигнала звуковой прерывистый
Рабочая частота звука 3500 Гц ± 15 % при длительности интервалов (0,1 - 1,5) с
Уровень звукового давления от 90 до 100 дБ на расстоянии 1 м
Потребляемая мощность не более 1 Вт
Длина кабельного вывода 1 м (если иное не указано при заказе потребителем)
Условия эксплуатации — температура окружающего воздуха от - 35 до +75 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги;
— вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
— содержание агрессивных примесей в окружающем воздухе в пределах санитарных норм.
Вид климатического исполнения УХЛ1.1 по ГОСТ 15150
Степень защиты от проникновения твердых предметов и воды IP67 по ГОСТ 14254
Полный средний срок службы 10 лет
Габаритные размеры не более 80×100×40 мм
Масса не более 0,4 кг

Монтаж

Извещатель устанавливают во взрывоопасных зонах помещений всех классов и наружных установок. При монтаже следует руководствоваться ГОСТ Р 51330.13, действующими «Правила устройства электроустановок» (ПУЭ) и другими директивными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

Перед монтажом извещатель должен быть осмотрен.

При осмотре визуально проверить:

  • целостность корпуса;
  • наличие всех крепящих элементов;
  • наличие маркировки взрывозащиты;
  • наличие заземляющих устройств;
  • состояние заливочного эпоксидного компаунда (отслоения и сколы не допускаются).

Монтаж системы в помещениях с наличием в воздухе примесей аммиака, сернистых и других газов, а также производственной пыли, непосредственно у печей и на открытом воздухе не допускается.

Особые условия эксплуатации, обозначенные знаком «Х» в маркировке взрывозащиты, означают, что электрический монтаж извещателя должен вестись с помощью взрывозащищенных соединительных коробок, предназначенных для использования в соответствующей взрывоопасной зоне.

Монтаж кабеля ведется в соответствии с требованиями ПУЭ.

В извещателе конструктивно предусмотрена возможность монтажа кабеля в металлорукаве Р3-Ц-10 ТУ 22-5570-83.

Заземляющий зажим извещателя необходимо соединить стальной или медной проволокой с общей линией (контуром) заземления. После проведения заземления необходимо проверить величину сопротивления контура заземления. Величина сопротивления заземляющего контура не должна превышать 4 Ом.

     Крепление извещателя осуществляется двумя болтами М5.

Комплектность

В комплект поставки входят:

— извещатель звуковой взрывозащищенный ИЗВ-1 (исполнение по заказу).......1 шт.

— руководство по эксплуатации................................................................................1 экз.

Схемы

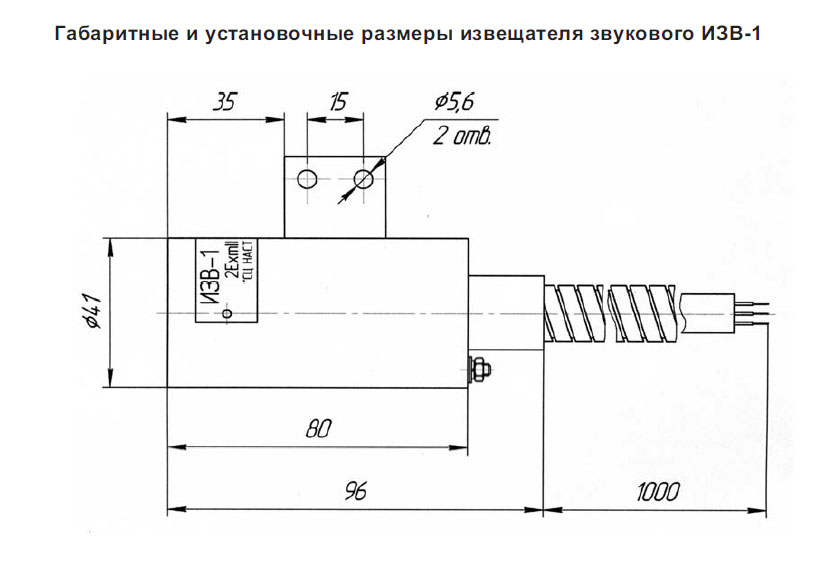

Рисунок 1
