Предназначен для совместного использования с позиционером на регулирующих клапанах для увеличения скорости хода клапана.
Имеет технические характеристики согласно таблицы:Соотношение выходного сигнала к входному по давлению | 1:1 |
Максимальное входное давление сигнала, кПа | 1000 |
Максимальное давление питания, кПа | 1000 |
Зона нечувствительности при давлении питания 400 кПа не более, кПа | 7 |
Максимальный расход воздуха на выходе при входном сигнале 100 кПа и в зависимости от давления воздуха питания, м3/ч, не менее: 140 кПа 250 кПа 400 кП |
15 25 35 |
Расход воздуха на сбросе бустера при разности давления между выходом и входом 35 кПа не менее, м3/ч | 15 |
Условия эксплуатации по температуре/относительной влажности | -30…+50 °С / до 95% |
Габаритные размеры не более, мм | 100×100×130 |
Масса не более, кг | 1,5 |
Пример записи обозначения бустера при заказе:
«Бустер пневматический БП-1АР ТУ 4218-002-26533478-2003».- Назначение
- Технические
характеристики - Схемы, монтаж,
комплектность - Применение,
отзывы - Сертификаты,
разрешения
Назначение
Бустер пневматический БП-1АР используется совместно с позиционером на регулирующих клапанах для увеличения скорости хода клапана (см. рис. 1).
Бустер конструктивно состоит из корпуса цилиндрической формы с двумя диаметрально расположенными отверстиями К½” для подсоединения давления питания и выходного давления, верхней и нижней крышек, мембранного блока и байпасного дросселя. В верхней крышке расположено отверстие К¼” для подключения входного давления.
Для обеспечения устойчивой работы системы необходимо отрегулировать байпасный дроссель. Такая настройка позволяет клапану реагировать на небольшие изменения входного сигнала от позиционера без ухудшения точности работы в устойчивом состоянии. Это также позволяет бустеру обеспечивать подачу (сброс) большого объема воздуха на выход (с выхода), когда происходит быстрое и значительное изменение входного сигнала.
Если бустер используется только с приводом для работы в режиме «Открыто — Закрыто», байпасный дроссель должен быть закрыт.
Условия эксплуатации:
- температура окружающего воздуха от минус 30 до плюс 50 °С;
- верхний предел относительной влажности 95 % при 35 °С и более низких температурах без конденсации влаги.
Технические характеристики
Соотношение выходного сигнала к входному по давлению | 1:1 |
Максимальное входное давление сигнала, кПа | 1000 |
Максимальное давление питания, кПа | 1000 |
Зона нечувствительности при давлении питания 400 кПа не более, кПа | 7 |
Максимальный расход воздуха на выходе при входном сигнале 100 кПа и в зависимости от давления воздуха питания, м3/ч, не менее: 140 кПа 250 кПа 400 кПа |
15 25 35 |
Расход воздуха на сбросе бустера при разности давления между выходом и входом 35 кПа не менее, м3/ч | 15 |
Условия эксплуатации по температуре / относительной влажности | -30…+50 °С / до 95% |
Габаритные размеры не более, мм | 100×100×130 |
Масса не более, кг | 1,5 |
Монтаж
Бустер обычно монтируется между источником пневматического питания и приводом. Его можно использовать как с поршневыми, так и с мембранными приводами.
Для подсоединения входного сигнала используется отверстие с резьбой К¼".
Соединение с линиями давления питания и выходного сигнала осуществляются через патрубки с резьбой К½".
Трубопроводы должны иметь необходимый диаметр, соответствующий мощности бустера.Комплектность
В комплект поставки входят:
— бустер пневматический БП-1АР.........................1 шт.
— паспорт..................................................................1 экз.
Схемы
![Рисунок 1](/uploads/catalog/159_1_shm1b.jpg)

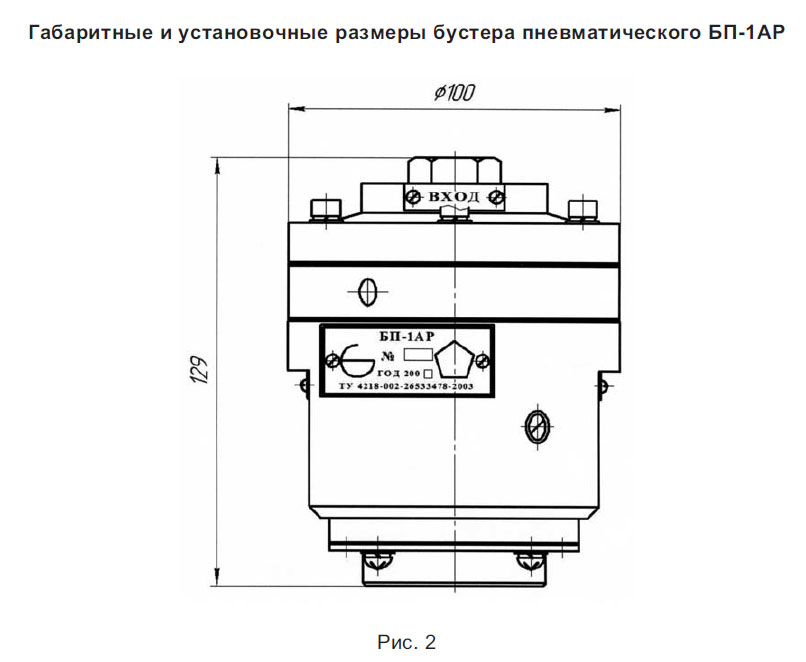

![Рисунок 2](/uploads/catalog/159_1_shm2b.jpg)
Применение
Применение
Oтзывы
Отзывы
Сертификат предоставляется по запросу. Отправьте заявку в отдел маркетинга по адресу oao-avt@yandex.ru, sale@oavt.ru или позвоните по телефону +7 (473) 202-97-37.
