Предназначен для непрерывного измерения плотности жидких сред в общем диапазоне от 500 до 3000 кг/м3 и преобразования результатов измерения в стандартный пневматический выходной сигнал. Плотномер является нестандартизированным средством измерения
Имеет:
- одиннадцать исполнений в зависимости от диапазона измерений и материала, из которого изготовлены детали, контактирующие с анализируемой жидкостью (стали различных марок, титан);
- основную погрешность (в зависимости от плотности жидкости) от 0,02 до 0,2 %;
- температуру анализируемой жидкости от -30 до +120 °С;
- давление анализируемой жидкости — до 16 кгс/см2;
- выходной пневматический сигнал — 0,2—1,0 кгс/см2;
- габаритные размеры — 570×370×400 мм;
- массу — не более 25 кг.
Пример записи обозначения плотномера при заказе:
«Плотномер ПАЖ-303-1-1 ТУ6-91 5Д2.843.005 ТУ. Диапазон измерений ∆ρ = 20 кг/м3. Коэффициент объемного расширения контролируемой жидкости β = 0,0008×1/°С. Температура контролируемой жидкости 80 °С ± 5 °С».- Назначение
- Технические
характеристики - Схемы, монтаж,
комплектность - Применение,
отзывы - Сертификаты,
разрешения
Назначение

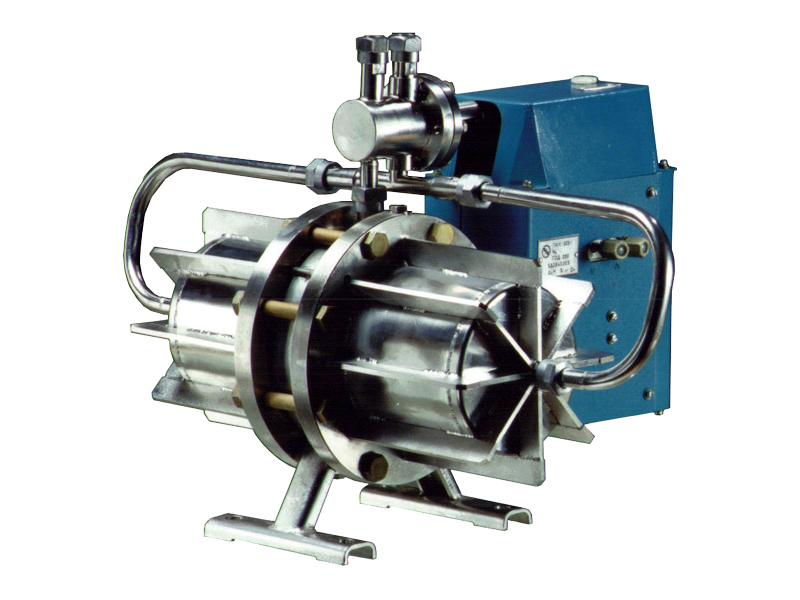

Пневматический автоматический анализатор плотности жидкости ПАЖ-303 предназначен для непрерывного измерения плотности жидких сред, не кристаллизующихся, не загустевающих и не склонных к образованию твердых осадков и преобразования результатов измерения в стандартный пневматический выходной сигнал.
Плотномер является нестандартизированным средством измерения.
Плотномер может быть использован в комплекте с вторичными показывающими и регистрирующими приборами, регуляторами и другими устройствами автоматики и систем управления, работающих от стандартных пневматических сигналов, в химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
Принцип действия плотномера основан на использовании физического явления зависимости выталкивающей силы, действующей на погруженное в жидкость тело (поплавок), от плотности этой жидкости.
Параметры контролируемой жидкости:
— плотность от 500 до 3000 кг/м3;
— вязкость до 2,0 Па·с;
— температура от минус 30 до плюс 120 °С;
— избыточное давление от 0 до 1,6 МПа (от 0 до 16 кгс/см2);
— размер механических примесей не должен превышать 0,5 мм;
— газосодержание не регламентируется.
Плотномеры выпускаются в нескольких исполнениях в зависимости от диапазона измерений, материала, из которого изготавливаются детали, контактирующие с контролируемой жидкостью, согласно таблицы.
Плотномер настраивается на диапазоны измерений ∆ρ (разности между значениями верхних и нижних пределов измерений), указанных в таблице.
Значение нижнего предела измерений может быть любым в области от 500 до (3000—∆ρ) кг/м3, где ∆ρ — разность пределов измерений.| Шифр исполнения | Диапазоны измерений плотности Ар, кг/м3 | Материал | |||||
| Плотность жидкости р, кг/м3 | |||||||
| 500— 750 |
750— 1000 |
1000— 1500 |
1500— 2000 |
2000— 2500 |
2500— 3000 | ||
|
ПАЖ-303-1-1 |
10—50 |
10—50 |
10—50 |
20—50 |
40—50 |
50 |
Сталь 12Х18Н10Т ГОСТ 5632 |
|
ПАЖ-303-1-2 |
Сталь 06ХН28МДТ ГОСТ 5632 | ||||||
|
ПАЖ-303-1-3 |
Стал 10Х17Н13М2Т ГОСТ 5632 | ||||||
|
ПАЖ-303-1-4 |
Титан ВТ1-0 ГОСТ 19807 | ||||||
|
ПАЖ-303-2-1 |
— |
60—80 |
60—100 |
60—ЗО0 |
60—500 |
60—500 |
Сталь 12Х18Н10Т ГОСТ 5632 |
|
ПАЖ-303-2-2 |
Сталь 06ХН28МДТ ГОСТ 5632 | ||||||
|
ПАЖ-303-2-3 |
Сталь 10Х17Н13М2Т ГОСТ 5632 | ||||||
|
ПАЖ-303-2-4 |
Титан ВТ1-0 ГОСТ 19807 | ||||||
|
ПАЖ-303-3-1 |
10—60 |
10—80 |
10—125 |
20—125 |
30—125 |
— |
Сталь 12Х18Н10Т ГОСТ 5632 |
|
ПАЖ-303-3-2 |
— |
50—80 |
50—100 |
50—З00 |
50—300 |
— | |
|
ПАЖ-303-3-3 |
— |
— |
— |
— |
300—500 |
300—500 | |
Технические характеристики
|
Параметры контролируемой жидкости |
— плотность от 500 до 3000 кг/м3; |
|
Пределы допускаемой основной приведенной погрешности |
от 0,02 до 0,20 % (в зависимости от исполнения) |
|
Давление воздуха питания |
1,4 кгс/см2 |
|
Выходной пневматический сигнал |
от 0,2 до 1,0 кгс/см2 |
|
Температура окружающего воздуха |
от - 30 до + 50 °С |
|
Габаритные размеры |
не более 570×370×400 мм |
|
Масса |
не более 25 кг |
Монтаж
Габаритные и присоединительные размеры плотномера приведены на рис. 1.
Монтаж плотномера производится по схеме обвязки рис. 2.
Комплектность
В комплект поставки входят:
— плотномер ПАЖ-303 (исполнение по заказу)...........................1 шт.
— комплект запасных частей...........................................................1 компл.
— комплект монтажных частей.......................................................1 компл.
— комплект инструмента и принадлежностей..............................1 компл.
— техническое описание и инструкция по эксплуатации............1 экз.
— паспорт..........................................................................................1 экз.
Схемы
Применение
Применение
Oтзывы
Отзывы
Сертификат предоставляется по запросу. Отправьте заявку в отдел маркетинга по адресу oao-avt@yandex.ru, sale@oavt.ru или позвоните по телефону +7 (473) 202-97-37.
